Tri-State신호의 Simulation...



양방향 신호의 Simulation...

Author: 양창우
Version: 1.0
Date: 1999.3.29
Software: Xilinx Foundation Series 1.5/1.5i
원제: Simulating tristate buses/pins, simulation macros

  1. TRI라는 이름으로 새로운 프로젝트를 만든다...  (Foundation Series v1.5 type, XC4000E family, 4005EPC84 part)
  2. Schematic Editor를 실행한다...

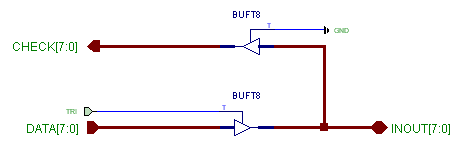

  3. 아래 그림과 같이 Schematic을 작성한다:



  4. Schematic Editor 상단에 위치한 Toolbar 버튼중에서 Simulation Toolbox 버튼 ()을 클릭한다...
  5. Schematic상에 주어진 각각의 Terminal Name들을 클릭하여 TRI, DATA[7:0], INOUT[7:0], CHECK[7:0]상에 Probe들을 위치시킨다...
  6. 버튼을 큵릭하여 Simulator를 실행한다...  (Toolbar상에 위치한 버튼이나 SC Probes Toolbox에 위치한 버튼중 하나를 누르면 된다...)
  7. Simulator의 Waveform Viewer상에 선택한 버스들이 HEX Type으로 보일 것이다... 만약 각Bit별로 풀어져 보인다면 메뉴중 View -> Buses를 선택하여 버스형태로 보이도록 한다...  ( 버튼을 클릭해도 된다...)
  8. TRI signal에 B3 stimulator를, DATA[7:0] signal에 D stimulator를, INOUT[7:0] signal에 I stimulator를 대입한다...
  9. D stimulator를 Low로 설정하고 (이는 Bus상에 00h를 대입하는 것과 같다...) I stimulator를 High로 설정한다... (이는 Bus상에 FFh를 대입하는 것과 같다...)
  10. 250ns동안 Simulation을 수행한다...
  11. Waveform Viewer상에서 INOUT bus를 선택하고 Stimulator mode를 Chip Controlled로 변경한다...  (Signal -> Stimulator Mode -> Chip Controlled)

    NOTE:
    -     Override 모드에서는 여타 시물레이션 되어지는 회로에서 주어지는 값보다 Stimulator에서 주어지는 값으로 Logic 상태가 설정이 된다...
    -     Chip Controlled 모드에서는 Stimulator가 Weak 레벨로 설정이 된다...
    기본적으로 Foundation Logic Simulator의 모든 Stimulator값은     Override 모드로 설정된다...  모드간의 변환은 Signal -> Stimulator Mode 메뉴에서 선택을 하거나 Stimulator Selection 윈도우상에 있는 CC와 OV 버튼을 사용하여 선택할 수 있다...

  12. 200ns동안 Simulation을 수행한다...
  13. Override 모드로 상태를 되돌린다...  (Bus를 클릭하고, Signal -> Stimulator Mode -> Override를 선택한다...)
  14. INOUT 버스에서 Stimulator 연결을 끊는다...  (Bus를 클릭하고, Signal -> Stimulator Mode -> Disconnected를 선택한다...)
  15. 200ns동안 Simulation을 수행한다...
  16. Power ON 버튼 ()을 클릭하고, Signal -> Delete Signals -> All을 실행한다...
  17. Tools -> Script Editor를 수행하거나 현재 사용중인 임의의 편집기를 실행하여 다음의 내용을 ASCII 파일로 생성을 한다...

    watch tri
    vector dt data[7:0]
    v io inout[7:0]
    watch check7 check6 check5 check4 check3 check2 check1 check0
    break io ? do (print > tri.ref)
    h tri
    wfm dt @0=0
    wfm io @0=55\h 50ns=aa\h
    sim 100ns
    l tri
    wfm dt @100ns=33\h 50ns=cc\h
    release io
    sim 100ns
    h tri
    assign io ff\h
    sim 100ns
    | chk_results tri.ref tri.out comp.log

    NOTE:
    - WATCH는 Waveform Viewer상에 표시될 신호들을 선택하거나 PRINT 명령에 의해 리스트되어지는 신호들을 선택한다...
    - VECTOR     (또는 V)는 여러신호들을 하나의 그롭명으로 재지정하여 묶거나, Waveform Viewer상에 Bus로 재정의하여 표시할 때 사용한다...
    - BREAK는 입출력 신호에 Breakpoint를 설정하고 이벤트가 그특정신호에 발생할 때 TRI.DEF 파일에 현재 신호들의 상태를 인쇄한다...
    - H와 L은 주어진 신호를 강제적으로     High나 Low상태로 변경한다...
    - WFM은 선언된 내용에 의해 Stimulus 파형을 생성한다...
    - RELEASE는 신호에 주어진 Stimulus를 모두 제거한다...  (그리고 양방향핀의 출력표시를 가능케한다...)
    - SIM은 주어진 시간동안 Simulation을 수행한다...
    - ASSIGN은 신호나 버스에 임의의 값을 대입한다...
    - CHK_RESULTS는 두 개의 Simulation 결과가 저장된 출력내용을 비교한다...
    - 수직바 (|)는 주석문임을 표시한다...

  18. 현 Project Directory에 TRI.CMD라는 이름으로 저장한다...
  19. Logic Simulator상에서 File -> Run Script File...을 수행한다...
  20. Run Script File 윈도우에서 TRI를 선택한다...
  21. 확인버튼을 누르면 Simulation Script가 실행된다...
  22. Tools -> Script Editor를 수행, TRI를 선택하여 편집모드로 들어간다...
  23. break 명령문에 있는 tri.def를 tri.out으로 바꾼다...
  24. assign 명령문에 있는 ff\h를 fe\h로 바꾼다...
  25. chk_result 명령문의 처음에 있는 수직바 (|)를 제거한다...
  26. Script를 저장하고 Script Editor를 빠져나온다...
  27. Power ON 버튼 ()을 클릭하고, Signal -> Delete Signals -> All을 실행한다...
  28. Logic Simulator상에서 File -> Run Script File...을 수행, TRI를 선택하여 Script를 실행한다...
  29. 임의의 Text Editor를 열어서 다음의 파일들을 살펴본다...
    - TRI.DEF            첫 번째 Script를 수행하여 만들어진 참조파일...
    - TRI.OUT            두 번째 Script를 수행하여 생성된 출력파일...
    - COMP.LOG          비교 결과...
  30. Simulator를 끝낸다...



위의 예제에서 사용된 Project를 혹시나 필요하신 분이 계실까해서 아래에 별도로 제공해 드립니다... (1999.3.30)


파일명 - TRI.ZIP...
파일형식 - ZiP Format...
파일크기 - 24,451 바이트...





Copyleft Chang-woo,YANG
