FPGA의 TDO Pin을 일반 출력핀으로 쓰려면...

Author: Kei.D.LEE
Version: 1.0
Date: 1998.9.14
Subject: TDO Pin의 사용방법

Xilinx의 FPGA에는 Boundary Scan Test용으로 사용되는 핀들중 하나인 TDO라는 핀이 있다.  이 핀은 또한 일반적인 출력핀으로도 할당이 되어 있다. (예: Xilinx Spartan Series중 TQ144인 경우 109번핀 / O,TDO)

간혹 현재 사용중인 Device의 외부I/O가 빠듯할 경우 이러한 TDO Pin들까지 사용하게 되는 경우가 있는데, 별다른 생각없이 대부분 OBUF와 OPAD를 연결을 하고 핀할당을 하게 된다. (이글을 적는 저도 그랬었습니다.)

그러나...!!!  그렇게 되면 백발백중 Mapping에서 Error가 발생한다.  그러면 이에 대한 해결책은...?  아래에 그답이 나와 있다.

<주의사항>

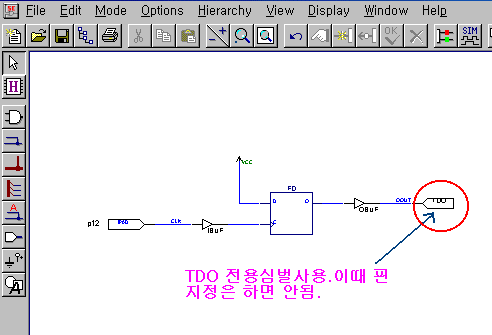

1. 위 그림처럼 출력패드 (OPAD) 대신 TDO전용 심벌을 사용 한다.
2. TDO패드심벌에 Attribute (LOC=Pin No.)는 주면 안된다.
3. 출력 패드에 OPAD심벌을 사용한 후 TDO에 해당하는 핀을 지정할 경우 에러 발생함.
4. TDO핀을 사용할 경우 PAD Report에는 핀 지정이 나타나지 않으나 출력은 제대로 나온다.또한 Epic으로 확인해 볼 경우도 실질적인 출력핀이 없고 TDO핀으로 연결되어 있으나 출력은 정상적으로 나온다.

<위 2번처럼 할 경우 발생하는 에러 메시지>

Section 1 - Errors
------------------
ERROR:baste:262 - Bad format for LOC constraint P181 on TDO symbol "$I9" (pad signal=QOUT). No such site for this device. This may also indicate that a non-constrainable site (such as a VCC, GND, mode, configuration, or other special-purpose pin) has been used as a site name.

<위 3번처럼 할 경우 발생하는 에러 메시지>

Section 1 - Errors
------------------
ERROR:baste:262 - Bad format for LOC constraint P181 on OPAD symbol "$I8" (pad signal=$Net00003_). No such site for this device. This may also indicate that a non-constrainable site (such as a VCC, GND, mode, configuration, or other special-purpose pin) has been used as a site name.
